오토캐드 - 2D Z축 좌표 끄기

캐드는 좌표값이  X,Y,Z  3가지가 있다.

그중에서 2D작업을 하는 경우에는 X,Y값만 사용하게 된다.

Z값은 높이 값인데 2D에서는 높이값을 사용하지 않기 때문에 어떻게 사용하는지도 모르고 있는 정도다.



도면을 그리면서 졸다가 눈을 떠보니 평소 십자모양의 보조선이 따라다니는데 값자기

초록색,빨간색,파란색으로 보조선이 3개가 되면서 색깔까지 변경된게 보였다.

도면을 그리는데 그렇게 중요한 문제는 아니긴 하지만 일단 설정이 틀어지는건 좋을 일이 없기 때문에

설정을 되돌려 놓는게 좋다.



1.설정이 변경된 상태



일단 명령취소를 해본다.

캐드에서는 명령취소는 방법



1 <ctrl + Z> :다른 프로그램들처럼 명령취소가 가능

2 <U>      :명령실행하기 전으로 되돌리는 캐드의 명령어



보통 기본셋팅이 바뀔경우 위의 두가지 명령어로는 취소가 안된다.



처음 경험해본 경우라 검색을 해봤는데 나와 같은 경우를 찿을 수가 없었다.

이럴때는 집중하고 두뇌풀가동을 해야 한다.

기본적인 보조선및 선택창 셋팅은 캐드의 옵션창에서 설정할수 있다.

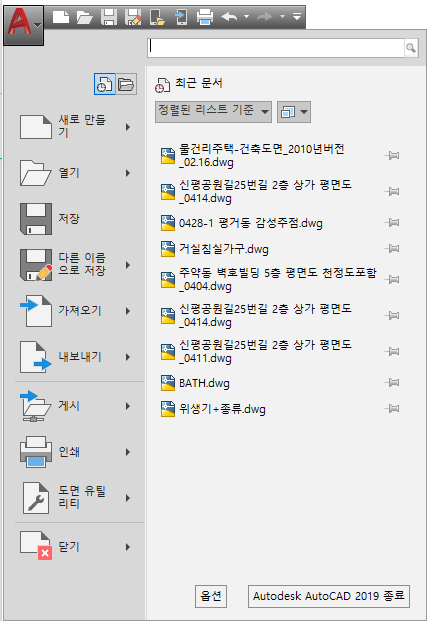

2.<A>아이콘 선택후 제일 아래쪽을 보면 <옵션>선택



3.옵션화면에서 탭메뉴중 오른쪽 세번째 탭 선택

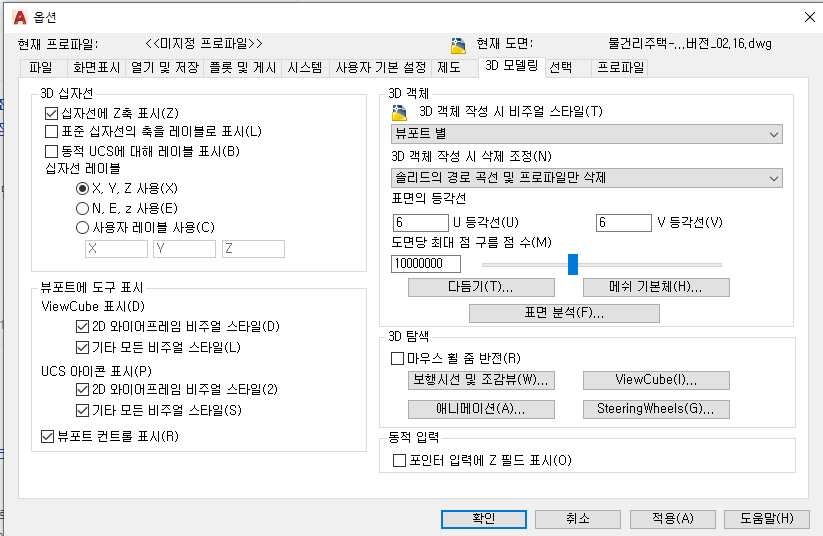

옵션 선택 후 화면에서 탭메뉴들  파일,화면표시 등등 우측으로 가다 보니 <3D 모델링>탭이 있어서 선택후 확인하니

3D 십자선 메뉴 아래 첫번째 십자선에 Z축 표시(Z)에 체크가 되어 있다





4. 선택해제 후에 적용 ->확인 선택

선택 해제 후에 <적용>눌러서 설정 저장하고 <확인>눌러서 창 닫기

확인만 누르면 바뀐 설정이 적용되지 않는다





5. 설정 변경 확인

이게 맞나 ...? 확인해보니 맞다

가운데 사각형이 있고 좌우 십자선이 같은색으로 표시된 상태



생각보다 빨리 문제 해결한 상황이라 기분좋게 자료로 남겨두기
